Принцип роботи вакуумного клапана турбіни: повний посібник від експертів RC Turbo
Сучасні автомобільні двигуни з турбонаддувом є складними інженерними конструкціями, де кожен компонент відіграє свою незамінну роль. Серед безлічі елементів системи особливе місце займає вакуумний клапан турбіни – пристрій, без якого ефективна та безпечна робота турбокомпресора була б неможлива. Вакуумний клапан, також відомий як актуатор вестгейту або керуючий клапан, відповідає за регулювання тиску наддуву та запобігання перевищенню допустимих навантажень на турбіну та ДВЗ. Правильне функціонування цього компонента впливає на потужність, паливну економічність, екологічні показники і довговічність всього силового агрегату.
У рамках цієї статті експерти RC Turbo розкриють принципи роботи вакуумного клапана, особливості його конструкції, типові несправності та методи їхньої діагностики. Розуміння цих аспектів допоможе автовласникам відповідальніше підходити до експлуатації турбованих машин і своєчасно виявляти потенційні проблеми.
Що таке вакуумний клапан турбіни
Вакуумний клапан турбіни є регулюючим пристроєм, який контролює потік вихлопних газів через турбінне колесо турбокомпресора. Основне завдання цього клапана – запобігати надмірному підвищенню тиску наддуву шляхом перепуску частини вихлопних газів в обхід турбіни при досягненні заданих параметрів.
Фізично вакуумний клапан найчастіше розташовується безпосередньо на корпусі турбіни з боку випускного колектора. Залежно від конструкції та марки автомобіля, він може бути інтегрований у корпус турбокомпресора або встановлений окремо та з’єднаний з турбіною системою трубопроводів.
На сучасному авто ринку зустрічаються кілька типів вакуумних клапанів. Найбільш поширені мембранні вакуумні клапани, що працюють за рахунок розрідження, створюваного у впускному колекторі. У сучасних моделях використовуються електронно-керовані соленоїдні клапани, які забезпечують більш точне регулювання тиску наддуву відповідно до команд електронного блоку управління двигуном.
Чому варто обрати саме наш сервіс?
Ми пропонуємо комплексний підхід до діагностики та ремонту паливних систем та турбін. Наші досвідчені майстри використовують сучасне обладнання та оригінальні запчастини, що гарантує високу якість виконаних робіт.
- Сучасна Майстерня
- Якість Гарантія
- Сертифікований Cервіс
Принцип роботи вакуумного клапана
Для розуміння принципу роботи вакуумного клапана турбіни слід звернутися до базових фізичних принципів. Робота класичного мембранного вакуумного клапана заснована на використанні розрідження (вакууму), що створюється у колекторі впускного двигуна.

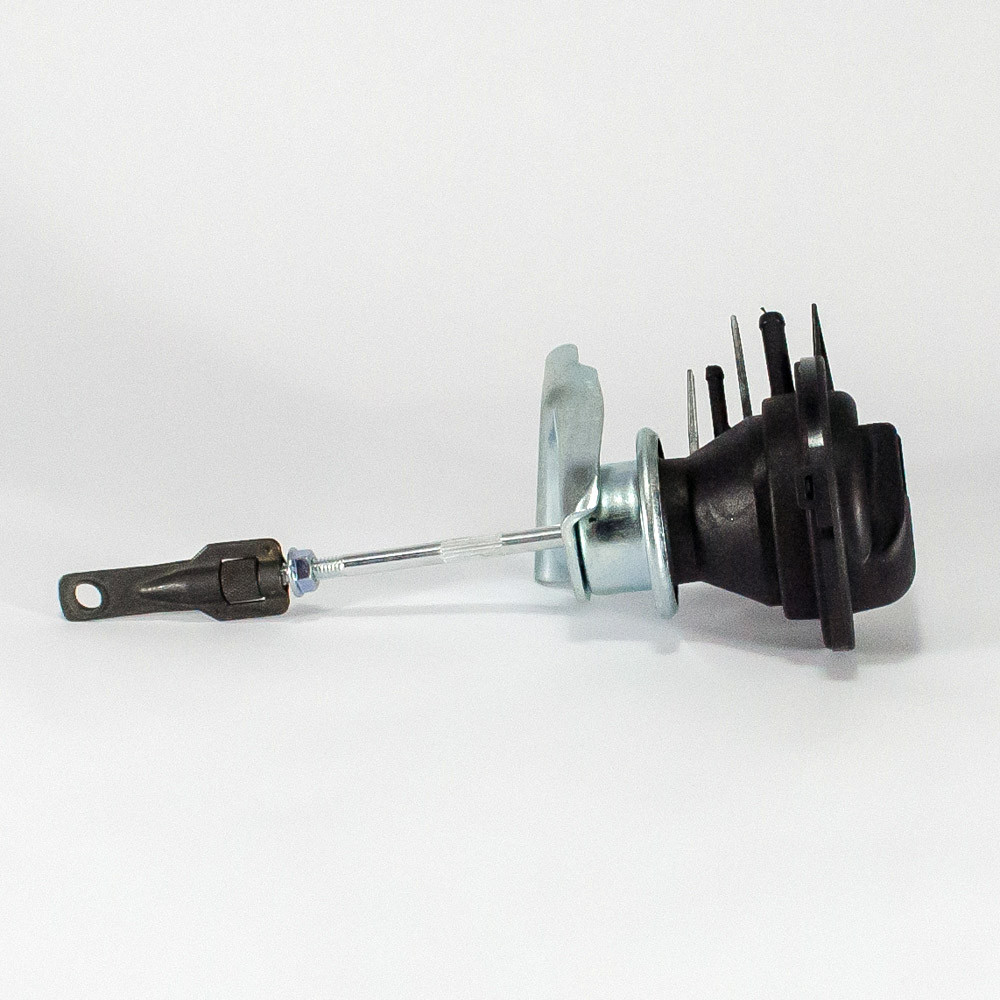

Конструктивно мембранний вакуумний клапан складається з корпусу з еластичною мембраною, яка розділяє клапан на дві камери. З одного боку мембрани знаходиться пружина певної жорсткості, з іншого – камера, з’єднана з джерелом вакууму (зазвичай впускний колектор або спеціальний вакуумний насос). Шток мембрани з’єднаний із перепускним клапаном (вестгейтом), який регулює потік вихлопних газів.
Коли двигун працює на малих оборотах або з невеликим навантаженням, розрідження у впускному колекторі високе. Це розрідження передається вакуумною трубкою до вакуумного клапана і впливає на мембрану. Мембрана під дією розрідження долає опір пружини та переміщається, що призводить до закриття перепускного клапана. В цьому випадку всі вихлопні гази прямують через турбіну, забезпечуючи максимальне наддування.
При збільшенні оборотів двигуна та підвищенні навантаження розрідження у впускному колекторі зменшується. Коли тиск наддуву досягає заданого рівня, пружина починає переважати над силою вакууму і мембрана переміщається в протилежному напрямку. Це призводить до відкриття перепускного клапана, і частина вихлопних газів спрямовується в обхід турбінного колеса, тим самим обмежуючи тиск наддуву на безпечному рівні.
У сучасних авто з електронним керуванням двигуном процес став складнішим і точнішим. Електронно-керовані вакуумні клапани отримують команди від електронного блоку управління, який аналізує безліч параметрів: обороти двигуна, положення педалі акселератора, температуру повітря, атмосферний тиск та інші фактори. На основі цих даних ECU визначає оптимальний тиск наддуву та відповідним чином регулює положення перепускного клапана.
Конструктивні особливості вакуумного клапана
Конструкція вакуумного клапана турбіни може змінюватись в залежності від виробника та моделі авто, але основні елементи залишаються незмінними.
Ключовим компонентом мембранного вакуумного клапана є, власне, мембрана – еластичний диск, виготовлений із спеціальної гуми або силікону, стійкого до високих температур та агресивних середовищ. Мембрана повинна зберігати свою еластичність та герметичність протягом тривалого часу, оскільки порушення її цілісності призводить до неконтрольованого тиску наддуву.
Пружинний механізм вакуумного клапана також має важливу роль. Жорсткість пружини визначає поріг спрацьовування клапана та максимальний тиск наддуву. У деяких моделях передбачена можливість регулювання жорсткості пружини для тонкого налаштування характеристик турбокомпресора.
Корпус клапана зазвичай виготовляється з алюмінієвих сплавів або міцних полімерів, здатних витримувати високі температури. У конструкції передбачені штуцери для підключення вакуумних трубок та кріплення до корпусу турбіни.
В електронно-керованих вакуумних клапанах додатково присутні соленоїдні елементи, що перетворюють електричний сигнал від блоку управління на механічне переміщення. Така конструкція забезпечує більш високу точність регулювання тиску наддуву та швидкість реакції системи на зміну режиму роботи двигуна.
Важливою особливістю сучасних вакуумних клапанів є наявність датчика положення, що передає інформацію про поточний стан перепускного клапана в електронний блок управління, забезпечуючи зворотний зв’язок для більш точного контролю.
Ознаки несправності вакуумного клапана
Несправності вакуумного клапана турбіни можуть серйозно впливати на роботу всього ДВЗ і виявлятися різними способами. Розпізнавання цих ознак на ранній стадії допоможе уникнути серйозніших проблем з турбокомпресором і двигуном.
Одним із найпоширеніших симптомів проблем із вакуумним клапаном є нестабільний тиск наддуву. Водій може відчувати це як нерівномірне прискорення, провали в роботі двигуна або, навпаки, різкі ривки при натисканні на педаль акселератора. Якщо клапан заклинює у відкритому положенні, автомобіль буде відчуватися слабшим, ніж звичайно, через недостатній тиск наддуву. У разі заклинювання в закритому положенні виникає ризик надлишкового тиску наддуву, що супроводжується детонацією, високими обертами турбіни та перегрівом.
Характерною ознакою несправності вакуумного клапана є поява чорного диму з вихлопної труби при інтенсивному прискоренні. Це відбувається через порушення співвідношення повітря-паливо через неправильний тиск наддуву.
Підвищена витрата палива може вказувати на проблеми з вакуумним клапаном. Неправильна робота клапана призводить до неоптимальних режимів роботи двигуна, що збільшує споживання палива.
У сучасних авто з бортовою діагностикою несправності вакуумного клапана часто викликають появу відповідних помилок та включення індикатора Check Engine на панелі приладів. Типові коди помилок пов’язані з низьким або високим тиском наддуву, а також з несправностями ланцюга управління клапаном.
Фізичний огляд вакуумного клапана може виявити зовнішні ознаки несправності: тріщини в корпусі, пошкодження вакуумних трубок, сліди олії чи вихлопних газів на мембрані, порушення герметичності з’єднань. У разі електронно-керованих клапанів можуть спостерігатись пошкодження електричних роз’ємів або проводки.
Технічне обслуговування вакуумного клапана
Профілактичне обслуговування вакуумного клапана турбіни є важливою частиною догляду за турбованим двигуном. Регулярні перевірки допоможуть своєчасно виявити потенційні проблеми та запобігти серйозним поломкам.
Візуальний огляд вакуумного клапана рекомендується проводити при кожному плановому техобслуговуванні машини. Необхідно перевіряти стан корпусу клапана, вакуумних трубок та з’єднань на предмет пошкоджень, тріщин або витоків. Особливу увагу слід приділяти гумовим елементам, які можуть втрачати еластичність з часом.
Функціональну перевірку вакуумного клапана можна здійснити за допомогою ручного вакуумного насоса. Для цього від’єднують вакуумну трубку від клапана та підключають насос з манометром. Створюючи розрідження, спостерігають за рухом штока та герметичністю системи. Шток повинен переміщатися плавно, без заїдань, а створене розрідження не повинно швидко падати. Швидке падіння розрідження свідчить про порушення герметичності мембрани.
Для електронно-керованих клапанів додатково рекомендується перевіряти електричні з’єднання та опір обмоток соленоїда за допомогою мультиметра. Значення опору мають відповідати специфікаціям виробника.
Періодичність заміни вакуумного клапана залежить від моделі автомобіля та умов експлуатації. Як правило, виробники не вказують на конкретний термін служби цього компонента, розраховуючи на його працездатність протягом усього терміну служби автомобіля. Однак практика показує, що вакуумні клапани вимагають уваги після 100 000-150 000 кілометрів пробігу, особливо при експлуатації у важких умовах.
Для збільшення терміну служби вакуумного клапана рекомендується дотримуватись кількох простих правил. Слід уникати частих різких прискорень та гальмування, особливо на холодному двигуні. Важливо давати двигуну достатньо часу для прогрівання перед інтенсивною експлуатацією та не глушити його відразу після поїздки з високим навантаженням. Ці заходи допоможуть зменшити тепловий стрес для компонентів турбіни, включаючи вакуумний клапан.
Професійна діагностика та ремонт у RC Turbo
Незважаючи на можливість базової перевірки вакуумного клапана самотужки, комплексна діагностика потребує спеціалізованого обладнання та досвіду. У сервісному центрі RC Turbo застосовуються професійні методи діагностики, що забезпечують точне визначення стану вакуумного клапана та всієї системи турбонаддуву.
Процедура професійної діагностики вакуумного клапана RC Turbo включає кілька етапів. Спочатку проводиться підключення до діагностичного роз’єму автомобіля та зчитування помилок із пам’яті електронного блоку управління. Потім виконується перевірка фактичного тиску наддуву за допомогою точних датчиків та порівняння отриманих значень із заводськими параметрами.
Наступним кроком є зняття показань у режимі реального часу за різних режимів роботи ДВС. Спеціалізоване обладнання дозволяє спостерігати за змінами тиску наддуву, положенням вакуумного клапана та іншими параметрами динаміки, що неможливо при самостійній діагностиці.
За потреби проводиться демонтаж вакуумного клапана для детальної перевірки його компонентів. У RC Turbo використовуються спеціальні стенди для перевірки вакуумних актуаторів, що дозволяють виміряти характеристики їх роботи під різними навантаженнями.
У разі виявлення несправностей вакуумного клапана, сервісний центр RC Turbo пропонує кілька варіантів вирішення проблеми. У деяких випадках можливий ремонт клапана, наприклад заміна мембрани або пружини. Однак найчастіше, особливо для електронно-керованих клапанів, рекомендується повна заміна вузла для забезпечення надійної роботи системи турбонаддуву.
Перевагою звернення до RC Turbo є не лише високоточна діагностика, а й наявність якісних запчастин від перевірених виробників. Всі роботи виконуються сертифікованими спеціалістами з великим досвідом обслуговування двигунів різних марок і моделей.
Таким чином, вакуумний клапан турбіни відіграє ключову роль у системі турбонаддува, забезпечуючи оптимальний тиск наддуву та захищаючи двигун від перевантажень. Розуміння принципів його роботи та своєчасна діагностика допоможуть підтримувати високу ефективність та довговічність турбованого двигуна.
Регулярне обслуговування, що включає огляд та перевірку вакуумного клапана, є невід’ємною частиною догляду за сучасним автомобілем із турбонаддувом. При перших ознаках несправності (нестабільній роботі двигуна, падінні потужності, підвищеній витраті палива або появі чорного диму з вихлопної труби) рекомендується звернутися до фахівців для комплексної діагностики.
Компанія RC Turbo пропонує професійні послуги з діагностики, ремонту та заміни вакуумних клапанів турбін усіх типів. Звернення до кваліфікованих фахівців не тільки допоможе вирішити поточні проблеми, а й запобігти серйознішим поломкам у майбутньому.
Вакуумний клапан турбіни, що правильно функціонує, – це запорука потужного, економічного і довговічного двигуна вашого автомобіля. Приділяючи цьому компоненту належну увагу, ви забезпечите оптимальну роботу всієї системи турбонаддуву та максимальне задоволення водіння.
