Автомобільні турбіни: повний посібник з влаштування, обслуговування та вибору
Автомобільні турбокомпресори є ключовими компонентами в сучасному двигунобудуванні, значно підвищуючи ефективність та продуктивність ДВЗ. З моменту появи на початку XX століття турбокомпресори пройшли значну еволюцію, перетворившись із простих механічних пристроїв на складні системи з високою точністю виготовлення та управління.
Основний принцип роботи турбіни полягає у використанні енергії вихлопних газів для компресії повітря, що надходить в мотор. Це дозволяє збільшити масову витрату повітря і, відповідно, кількість палива, що спалюється, що веде до підвищення потужності без необхідності збільшення робочого об’єму двигуна. Така технологія особливо затребувана в умовах сучасних екологічних стандартів та вимог до економії палива, дозволяючи виробникам створювати компактніші та економічніші двигуни без втрати потужності.
У цій статті ми детально розглянемо історію розвитку турбокомпресорів, їх конструктивні особливості та принцип роботи. Також приділимо увагу різним типам турбін, поширеним проблемам та методам їх діагностики. Окремий розділ буде присвячений питанням обслуговування та реставрації турбін, де ми поділимося професійними порадами та рекомендаціями. Матеріал буде корисним як для автолюбителів, які прагнуть поглибити свої знання, так і для фахівців у галузі автомобілебудування, які шукають актуальну та перевірену інформацію.
Чому варто обрати саме наш сервіс?
Ми пропонуємо комплексний підхід до діагностики та ремонту паливних систем та турбін. Наші досвідчені майстри використовують сучасне обладнання та оригінальні запчастини, що гарантує високу якість виконаних робіт.
- Сучасна Майстерня
- Якість Гарантія
- Сертифікований Cервіс

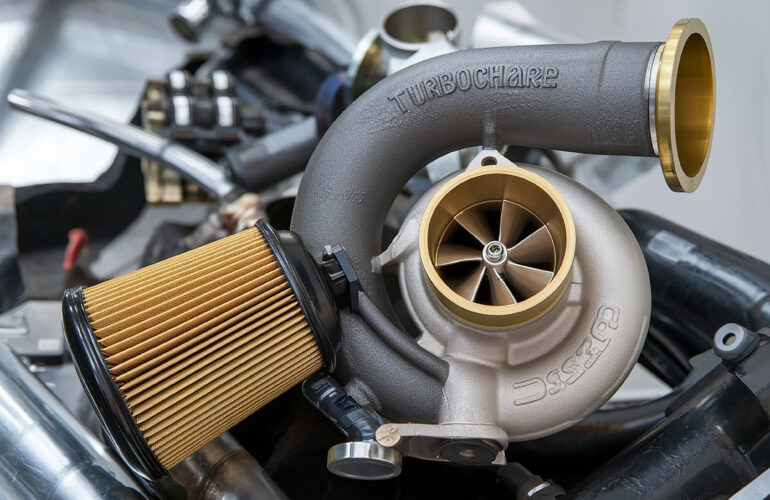

Що таке турбокомпресор
Турбокомпресор – це пристрій, який підвищує потужність і ефективність ДВС шляхом стиснення повітря, що надходить в циліндри. Використовуючи енергію вихлопних газів, турбіна приводить у дію компресорне колесо, яке нагнітає більше повітря на камеру згоряння. Це дозволяє спалювати більше палива за один цикл та підвищує загальну продуктивність двигуна без збільшення його робочого об’єму.
Основними компонентами турбокомпресора є турбінне колесо та компресорне колесо, з’єднані загальним валом. Вихлопні гази обертають турбінне колесо, а воно, у свою чергу, через вал приводить у рух компресорне колесо. Стиснене компресором повітря подається в циліндри двигуна, покращуючи процес згоряння палива.
Відмінність турбокомпресора від механічного компресора (суперчарджера) полягає у джерелі енергії та впливі на двигун. Турбіна використовує енергію вихлопних газів, яка у звичайних умовах просто втрачається, що робить її більш ефективною з погляду енергетичного балансу. Механічний компресор отримує енергію безпосередньо від колінчастого валу двигуна через ремінну або ланцюгову передачу, віднімаючи частину його потужності.
Однак турбокомпресори можуть відчувати так званий “турбо-лаг” – затримку відгуку на низьких оборотах двигуна через недостатній тиск вихлопних газів для ефективної роботи турбіни. Сучасні технології, такі як турбіни зі змінною геометрією, частково вирішують цю проблему, забезпечуючи більш плавний і швидкий відгук.
Використання турбокомпресорів дозволяє досягати високої потужності та ефективності при меншому робочому обсязі двигуна. Це особливо важливо в умовах сучасних екостандартів, що вимагають зниження викидів та покращення економії палива. Турбовані двигуни сприяють повнішому згорянню палива, що знижує кількість шкідливих викидів в атмосферу.
Розуміння принципу роботи та переваг турбокомпресора є ключовим для ефективної експлуатації та обслуговування авто. Це знання допомагає автолюбителям та фахівцям приймати обґрунтовані рішення при виборі транспортного засобу, його налаштуванні та техобслуговуванні.
Принцип роботи турбіни
Турбокомпресор функціонує рахунок використання енергії вихлопних газів двигуна підвищення тиску і обсягу повітря, що надходить у циліндри. Це дозволяє збільшити кількість кисню в камері згоряння, покращуючи ефективність згоряння палива та підвищуючи потужність двигуна без необхідності збільшення його робочого об’єму.
Процес починається з того, що вихлопні гази, що виходять із циліндрів під високим тиском та температурою, прямують у корпус турбіни. Проходячи через лопатки турбінного колеса, вони змушують його обертатися з високою швидкістю, що досягає 200 000 обертів на хвилину. Турбінне колесо пов’язане з компресорним колесом загальним валом, тому його обертання передається безпосередньо на компресор.
Компресорне колесо засмоктує повітря з навколишнього середовища та стискає його, збільшуючи тиск та щільність повітря. Стиснене повітря потім проходить через інтеркулер – радіатор охолодження, який знижує його температуру. Охолоджене і щільніше повітря надходить у впускний колектор і потім циліндри двигуна. Це покращує процес згоряння палива, підвищуючи ефективність роботи двигуна і збільшуючи момент, що крутить.
Однією з технічних особливостей турбокомпресорів є явище відоме як “турбо-лаг” – затримка у відгуку двигуна при різкому натисканні на педаль газу. Це пов’язано з тим, що на низьких оборотах двигуна тиск вихлопних газів недостатньо для швидкого розкручування турбіни до необхідних оборотів. Для зменшення цього ефекту використовуються різні технології.
Одним із рішень є використання турбін із змінною геометрією (VGT). Такі турбіни здатні регулювати потік вихлопних газів через зміну кута лопаток турбінного колеса, що забезпечує оптимальну ефективність на різних обертах двигуна та скорочує час розкручування турбіни.
Інший підхід – застосування бітурбо або твін-турбо систем, де використовуються дві турбіни. У бітурбо системах зазвичай встановлюються турбіни різного розміру: менша забезпечує швидкий відгук на низьких оборотах, а велика підтримує високу потужність на високих оборотах. У твін-турбо системах застосовуються дві ідентичні турбіни, кожна з яких обслуговує свій ряд циліндрів, що покращує відгук та ефективність у цілому.
Важливо відзначити, що турбокомпресор працює в екстремальних умовах, піддаючись високим температурам та навантаженням. Тому система мастила та охолодження має критичне значення для його довговічності. Якісна моторна олія не тільки знижує тертя між частинами, що рухаються, але й ефективно відводить надлишкове тепло, запобігаючи перегріву і зносу компонентів.
Розуміння принципу роботи турбокомпресора та його особливостей дозволяє автовласникам та спеціалістам більш усвідомлено підходити до експлуатації та обслуговування авто. Це знання допомагає вчасно проводити діагностику, запобігати можливим проблемам і максимально використовувати потенціал двигуна.
Переваги використання турбін
Використання турбокомпресорів в ДВС дає ряд значних переваг, які сприяють поліпшенню динамічних характеристик автомобіля, підвищенню ефективності палива і зниження екологічного впливу.
Підвищення потужності та крутного моменту
Однією з головних переваг турбонаддува є значне збільшення потужності двигуна без необхідності збільшення його робочого об’єму. Турбіна дозволяє подавати в циліндри більше повітря, що у поєднанні з відповідною кількістю палива забезпечує інтенсивніше згоряння. Це призводить до підвищення крутного моменту, особливо на середніх та високих оборотах, що покращує розгінну динаміку та загальну продуктивність автомобіля.
Поліпшення паливної ефективності
Турбовані двигуни здатні досягати високої ефективності використання палива. За рахунок повнішого та ефективного згоряння паливно-повітряної суміші знижується питома витрата палива на одиницю потужності. Це особливо помітно під час руху у змішаному режимі, де турбіна забезпечує оптимальну подачу повітря залежно від поточного навантаження на двигун.
Зниження маси та габаритів двигуна
Завдяки турбонаддуву стає можливим використання двигунів меншого робочого об’єму (так званий “даунсайзинг”) без втрати потужності. Менший ДВС має меншу масу та розміри, що позитивно позначається на розподілі ваги авто, керованості та аеродинаміці. Це також дозволяє звільнити додатковий простір у відсіку для інших систем.
Екологічні переваги
Турбокомпресори сприяють зниженню шкідливих викидів у повітря. Більш ефективне згоряння палива зменшує кількість незгорілих вуглеводнів, оксидів азоту та інших шкідливих речовин у вихлопних газах. Крім того, можливість використання менших за об’ємом моторів з тією ж потужністю допомагає знизити загальний рівень викидів CO₂, що є важливим у контексті глобальних зусиль зі скорочення парникових газів.
Адаптивність та універсальність
Сучасні турбовані двигуни оснащуються системами керування, що дозволяють адаптувати роботу турбіни під різні умови експлуатації. Це забезпечує оптимальну продуктивність та економічність як при міському русі з частими зупинками та розгонами, так і на трасі за стабільних швидкостей. Турбокомпресори також широко використовують у різних типах транспортних засобів (від легкових автомобілів до вантажівок і навіть спортивних машин), демонструючи свою універсальність.
Підвищення конкурентоспроможності автомобілів
Автовиробники активно впроваджують турбовані двигуни для відповідності сучасним вимогам ринку. Машини з турбонаддувом пропонують споживачам поєднання потужності, економічності та екологічності, що підвищує їхню привабливість. Для автовласників це означає ширший вибір моделей, що відповідають їх потребам та перевагам.
Види турбокомпресорів
Турбокомпресори є складними технічними пристроями, і їх конструкція може значно відрізнятися залежно від вимог двигуна та умов експлуатації. Розуміння різних типів турбін допоможе вибрати оптимальне рішення для конкретного автомобіля чи завдання.
Одноступеневі турбокомпресори
Одноступінчасті турбіни – найпоширеніший і найпростіший тип турбокомпресорів. Вони оснащені одним турбінним та одним компресорним колесом, з’єднаними загальним валом. Такий дизайн забезпечує баланс між продуктивністю та вартістю, роблячи їх популярним вибором для більшості серійних авто.
Переваги:
- Простота конструкції та надійність.
- Відносно низька вартість виробництва та обслуговування.
- Добре підходять для ДВЗ з помірними вимогами до потужності.
Недоліки:
- Можливий турбо-лаг на низьких обертах.
- Обмеження максимальної продуктивності без збільшення розмірів турбіни.
Багатоступінчасті турбокомпресори
Багатоступінчасті турбіни використовують кілька компресорних та турбінних коліс для підвищення ефективності та розширення діапазону роботи. Існують різні конфігурації багатоступінчастих систем:
- Бітурбо (Bi-Turbo). Дві однакові турбіни працюють паралельно, кожна обслуговує свою групу циліндрів. Це покращує відгук ДВЗ та підвищує потужність.
- Твін-Турбо (Twin-Turbo). Дві турбіни різного розміру працюють послідовно. Найменша турбіна активна на низьких обертах для швидкого відгуку, а велика підключається на високих обертах для максимальної потужності.
- Твінскрол (Twin-Scroll). Мають особливу конструкцію корпусу турбіни з двома каналами для вихлопних газів, що покращує ефективність та знижує турбо-лаг.
Переваги:
- Поліпшений відгук на низьких обертах.
- Більше широкий діапазон ефективної роботи.
- Підвищена максимальна потужність.
Недоліки:
- Більш складна конструкція та, як наслідок, висока вартість.
- Збільшені вимоги до обслуговування та ремонту.
Турбіни зі змінною геометрією (VGT)
Турбокомпресори із змінною геометрією оснащені механізмом, який змінює кут і положення лопаток турбінного колеса чи корпусу. Це дозволяє оптимізувати потік вихлопних газів та підтримувати ефективність турбіни на різних оборотах двигуна.
Переваги:
- Значне зниження турбо-лага.
- Оптимальна продуктивність у широкому діапазоні обертів.
- Поліпшена паливна ефективність та зниження викидів.
Недоліки:
- Складна конструкція, чутлива до якості палива.
- Висока вартість та складність обслуговування.
- Можливість заклинювання механізмів при накопиченні сажі та відкладень.
Електричні турбокомпресори
Електричні турбокомпресори використовують електричний двигун для приводу компресорного колеса або у поєднанні з традиційним турбінним приводом або окремо. Це інноваційне рішення дозволяє повністю усунути турбо-лаг та покращити відгук двигуна.
Переваги:
- Миттєвий відгук без затримок.
- Можливість незалежного керування наддувом.
- Підвищення ефективності та екологічності.
Недоліки:
- Необхідність інтеграції із високовольтною електричною системою машини.
- Висока вартість розробки та виробництва.
- Обмежене поширення над ринком нині.
Асиметричні та геометрично складні турбіни
Існують також спеціальні конструкції турбін, такі як асиметричні турбокомпресори або турбіни зі складною геометрією лопаток, які розробляються під конкретні завдання та вимоги автовиробників.
Особливості:
- Точне налаштування під характеристики конкретного двигуна.
- Можливість досягнення унікальних комбінацій потужності та ефективності.
Обмеження:
- Висока вартість розробки та індивідуального виробництва.
- Зазвичай недоступні на вторинному ринку чи масового застосування.
Вибір турбокомпресора
Правильний вибір типу турбокомпресора залежить від багатьох факторів:
- Тип та об’єм двигуна. Великі двигуни можуть вимагати потужніших або багатоступінчастих турбін.
- Уподобання в динаміці. Для швидкого відгуку переважні турбіни зі змінною геометрією або електричні.
- Умови експлуатації Міський цикл, траса, спортивне використання – це впливає на вибір.
- Бюджет. Складні системи дорожчі як в установці, так і в обслуговуванні.
Фахівці компанії RC Turbo допоможуть підібрати оптимальний турбокомпресор, враховуючи всі індивідуальні вимоги та особливості вашого автомобіля.
Типові проблеми та їх діагностика
Турбокомпресори працюють в екстремальних умовах високих температур та навантажень, що згодом може призвести до різних проблем. Знання типових ознак несправностей та вміння вчасно їх діагностувати дозволяють запобігти серйозним поломкам і зберегти ефективність роботи двигуна.
Ознаки несправності турбіни можуть бути по-різному. Одним з перших сигналів служить втрата потужності двигуна: автомобіль стає менш динамічним, гірше розганяється, відчувається зниження моменту, що крутить, особливо на високих оборотах. Підвищена витрата олії також вказує на можливі проблеми з турбіною. Якщо рівень масла падає швидше, ніж звичайно, а з вихлопної труби з’являється синюватий дим, це свідчить про згоряння масла в камері згоряння. Сторонні шуми (свист, виття або скрегіт з боку турбіни) можуть бути ознакою зношування підшипників або пошкодження лопаток. Поява чорного диму з вихлопної труби часто пов’язана з неправильним співвідношенням повітря та палива через некоректну роботу турбокомпресора. Крім того, на приладовій панелі можуть загорятися індикатори, що попереджають, що сигналізують про проблеми з тиском наддува або масла.
Причини поломок турбіни різноманітні. Однією з основних є недостатня мастило. Турбіна вимагає постійного та якісного надходження олії; низький рівень, забруднення або використання невідповідного типу масла призводять до передчасного зношування підшипників і валу. Потрапляння сторонніх предметів, таких як частинки пилу або дрібні об’єкти, через систему впуску або вихлопу може спричинити пошкодження лопаток турбіни. Перегрів, що виникає при тривалій роботі двигуна на високих оборотах без належного охолодження, призводить до термічного пошкодження компонентів турбокомпресора. Неякісне паливо з низьким октановим числом або домішки, що містить, негативно впливає на роботу турбіни і ДВС в цілому. Також неправильна експлуатація, включаючи різкі розгони на непрогрітому двигуні та часті навантаження, значно скорочує термін служби турбокомпресора.
Щоб запобігти цим проблемам, важливо регулярно перевіряти рівень і стан олії, своєчасно проводити її заміну та використовувати лише рекомендовані виробником марки та типи масел. Слідкуйте за станом повітряного фільтра та системи впуску, вчасно замінюйте фільтри та перевіряйте герметичність з’єднань. Після інтенсивної поїздки рекомендується дати двигуну попрацювати на холостих обертах 1-2 хвилини перед вимкненням, щоб турбіна встигла охолонути. Заправляйтеся тільки на перевірених заправках, використовуючи паливо, що відповідає рекомендаціям виробника автомобіля, та уникайте екстремальних режимів роботи без потреби.
Регулярна діагностика грає ключову роль підтримці працездатності турбокомпресора. Своєчасне звернення до фахівців для проведення комплексної перевірки дозволяє виявити початкові стадії зношування та запобігти серйозним поломкам. Професійна діагностика включає оцінку тиску наддуву, стану підшипників та лопаток, аналіз вихлопних газів та тестування на спеціалізованих стендах, що імітують реальні умови роботи. Планове обслуговування систем змащування, охолодження та впуску сприяє своєчасному виявленню та усуненню дрібних неполадок, що зрештою продовжує термін служби турбіни та забезпечує оптимальну роботу двигуна.
Розуміння та своєчасне реагування на ознаки несправності турбіни не тільки підвищують ефективність та надійність автомобіля, а й сприяють економії палива та підвищенню безпеки на дорозі.
Обслуговування та реставрація турбін
Турбокомпресор – це високоточний та складний механізм, що працює в екстремальних умовах високих температур та навантажень. Правильне обслуговування та своєчасна реставрація турбіни є ключовими факторами, що впливають на її довговічність та ефективність роботи двигуна.
Регулярне техобслуговування турбокомпресора дозволяє запобігти багатьом проблемам і зберегти його працездатність на високому рівні. Важливими аспектами обслуговування є:
- Заміна олії та фільтрів. Олія виконує функції мастила та охолодження турбіни. Використання якісного моторного масла та його регулярна заміна згідно з рекомендаціями виробника запобігають зносу підшипників та інших рухомих елементів. Повітряні та масляні фільтри також необхідно змінювати вчасно, щоб уникнути потрапляння забруднень у систему.
- Перевірка системи впуску та випуску. Чистота повітряних фільтрів, герметичність трубопроводів та з’єднань безпосередньо впливають на ефективність роботи турбіни. Засмічення або витікання можуть призвести до зниження наддуву і навіть пошкодження компонентів турбокомпресора.
- Контроль стану інтеркулера. Він відповідає за охолодження стисненого повітря перед його подачею в двигун. Його забруднення знижує ефективність охолодження, що може призвести до підвищення температури впускного повітря та збільшення ризику детонації.
- Діагностика електронних систем. Сучасні турбокомпресори часто оснащені електроактуаторами та датчиками. Регулярна перевірка їхньої працездатності забезпечує стабільну роботу турбіни та запобігає збоям у роботі ДВС.
Згодом навіть за належного обслуговування турбокомпресор може зноситися і вимагати реставрації. Реставрація дозволяє відновити його працездатність та продовжити термін служби без потреби повної заміни. Процес реставрації включає кілька етапів:
- Демонтаж та розбирання. Турбіна акуратно знімається з двигуна та розбирається на складові для детального огляду.
- Очищення компонентів. Всі деталі очищаються від нагару, відкладень та забруднень за допомогою спеціалізованого обладнання та засобів.
- Діагностика та оцінка стану. Проводиться ретельний огляд та вимірювання компонентів щодо зносу, тріщин або деформацій.
- Заміна зношених деталей. Усі пошкоджені чи зношені елементи замінюються на нові, відповідні технічним специфікаціям.
- Складання та балансування. Турбіна збирається з дотриманням усіх технологічних вимог, а ротор проходить балансування на спеціалізованому устаткуванні задля забезпечення стабільної роботи.
- Тестування. Після збирання турбокомпресор проходить випробування на стенді, що імітує реальні умови експлуатації, щоб переконатися в його працездатності та відповідності необхідним параметрам.
Реставрація турбіни є економічно вигідним рішенням, порівняно з придбанням нового агрегату. Якісно виконана реставрація відновлює початкові характеристики турбокомпресора, забезпечуючи надійність та тривалий термін служби. Крім того, це сприяє збереженню ресурсів та зниженню екологічного навантаження завдяки зменшенню кількості відходів.
Рекомендації щодо догляду за турбіною
Для продовження терміну служби турбокомпресора та підтримки його ефективності рекомендується:
- Використовувати якісне паливо та моторне масло, що відповідають специфікаціям виробника автомобіля.
- Прогрівати ДВЗ перед інтенсивним навантаженням, особливо в холодну пору року, щоб забезпечити належне мастило та тепловий режим турбіни.
- Уникати різкого вимикання двигуна після інтенсивної їзди. Дайте йому попрацювати на неодружених оборотах 1-2 хвилини, щоб турбіна встигла охолонути і знизилася теплова напруга.
- Проводити регулярну професійну діагностику у спеціалізованих СТО для своєчасного виявлення та усунення можливих несправностей.
Правильне обслуговування та реставрація турбіни не тільки продовжують її термін служби, а й забезпечують оптимальну роботу двигуна, економію палива та зниження шкідливих викидів. Це внесок у надійність авто та безпеку на дорозі!
Як вибрати відповідну турбіну
Вибір оптимального турбокомпресора – завдання, яке потребує ретельного аналізу технічних характеристик автомобіля та цілей, які ви ставите перед своїм транспортним засобом. Правильно підібрана турбіна забезпечує баланс між потужністю, економічністю та довговічністю двигуна.
Враховуйте характеристики двигуна
Насамперед, необхідно вивчити параметри вашого двигуна: робочий об’єм, кількість та розташування циліндрів, ступінь стиснення, тип палива та поточну систему наддуву (якщо вона є). Ці дані допоможуть визначити, які турбіни сумісні з двигуном і здатні забезпечити бажані характеристики.
Визначте мету модернізації
Розуміння того, чого ви хочете досягти є ключовим моментом при виборі турбіни:
- Підвищення потужності для повсякденної їзди. Якщо вам потрібен динамічніший автомобіль для міського або змішаного циклу, варто вибрати турбіну, що забезпечує гарний відгук на низьких та середніх обертах.
- Спортивні цілі. Для участі в гонках або досягнення максимальної потужності на високих оборотах підійдуть продуктивніші турбіни, здатні працювати при високому тиску наддуву.
- Поліпшення паливної ефективності. У цьому випадку необхідно знайти компроміс між збільшенням потужності та економією палива, можливо, з використанням сучасних технологій, таких як турбіни із змінною геометрією.
Вивчіть технічні параметри турбіни
Зверніть увагу на такі характеристики:
- Розмір та конструкція турбіни. Від цього залежить, на яких обертах двигун одержуватиме максимальний наддув.
- Тип підшипників. Рідинні підшипники забезпечують кращу стійкість до високих оборотів, тоді як роликові підшипники можуть зменшити турбо-лаг.
- Максимальний тиск наддуву. Повинно відповідати можливостям вашого двигуна та вимогам щодо надійності.
- Додаткові функції. Наприклад, турбіни зі змінною геометрією (VGT) або з подвійним спіральним каналом (Twin-Scroll) можуть покращити відгук та ефективність.
Сумісність із системами автомобіля
Переконайтеся, що вибрана турбіна сумісна з існуючими системами впуску, випуску та керування двигуном. Можливо, потрібне оновлення деяких компонентів:
- Система впуску. Можуть знадобитися нові впускні колектори або повітряні фільтри з більшою пропускною здатністю.
- Система випуску. Встановлення турбіни може вимагати модернізації вихлопної системи зменшення протитиску.
- Електронний блок керування (ЕБУ). Необхідне переналаштування або заміна ЕБУ для коректної роботи з новою турбіною.
Проконсультуйтеся зі спеціалістами
Самостійний вибір турбіни може бути складним через безліч технічних нюансів. Звернення до професіоналів допоможе уникнути помилок:
- Оцінка стану двигуна. Фахівці зможуть визначити, чи готовий ваш двигун до встановлення потужнішої турбіни чи потрібна попередня підготовка.
- Вибір оптимальної турбіни. Професіонали запропонують варіанти, що відповідають вашим цілям та бюджету.
- Технічна підтримка. Отримайте рекомендації щодо встановлення, налаштування та подальшого обслуговування турбіни.
Врахуйте бюджет та довговічність
Інвестиції в турбіну включають не лише вартість самого агрегату, а й витрати на встановлення, налаштування та можливу модернізацію інших систем автомобіля. Також важливо враховувати якість та надійність турбіни, щоб вкладення виправдали себе у довгостроковій перспективі.
Компанія RC Turbo спеціалізується на продажу, обслуговуванні та реставрації турбін для різних марок та моделей автомобілів. Наші експерти мають великий досвід і глибокі знання в галузі турбокомпресорів, що дозволяє нам пропонувати професійні рішення, адаптовані під індивідуальні потреби кожного клієнта.
