Комплексна діагностика актуатора турбіни: покрокова інструкція від експертів RC Turbo

Сучасні турбовані двигуни – це складні інженерні системи, в яких кожен компонент відіграє важливу роль для досягнення оптимальної продуктивності. Одним із ключових елементів турбокомпресора є актуатор – пристрій, що керує геометрією турбіни і відповідає за регулювання тиску наддуву. Несправний актуатор може істотно знизити потужність двигуна, збільшити витрату палива і навіть призвести до серйозних поломок.

Своєчасна діагностика актуатора турбіни допомагає запобігти дорогому ремонту і забезпечити стабільну роботу двигуна. Досвідчені автовласники знають, що в разі появи ознак несправності турбіни (падіння потужності, появи сторонніх звуків, чорного диму з вихлопної труби або ввімкнення індикатора несправності двигуна) необхідно провести комплексну перевірку, яка передбачає діагностику актуатора.

Що таке актуатор турбіни і як він працює

Актуатор турбіни – це виконавчий механізм, що регулює положення лопаток направляючого апарату турбіни або перепускного клапана (вестгейта).

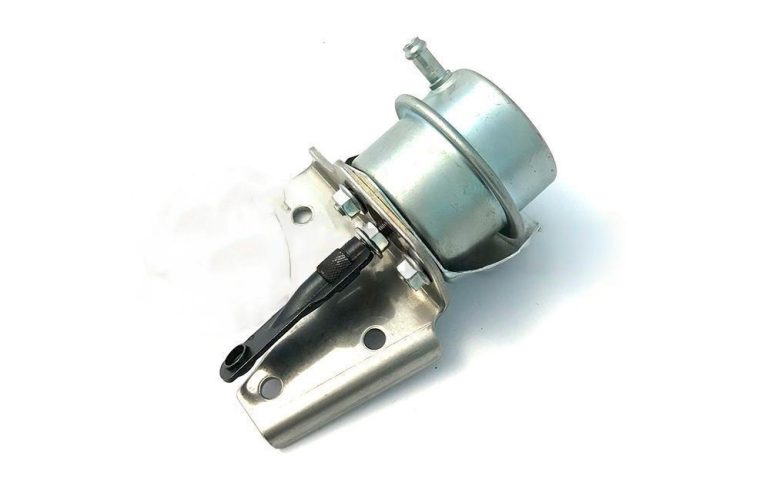

Пневматичними – працюють за рахунок розрідження, що створюється мотором;

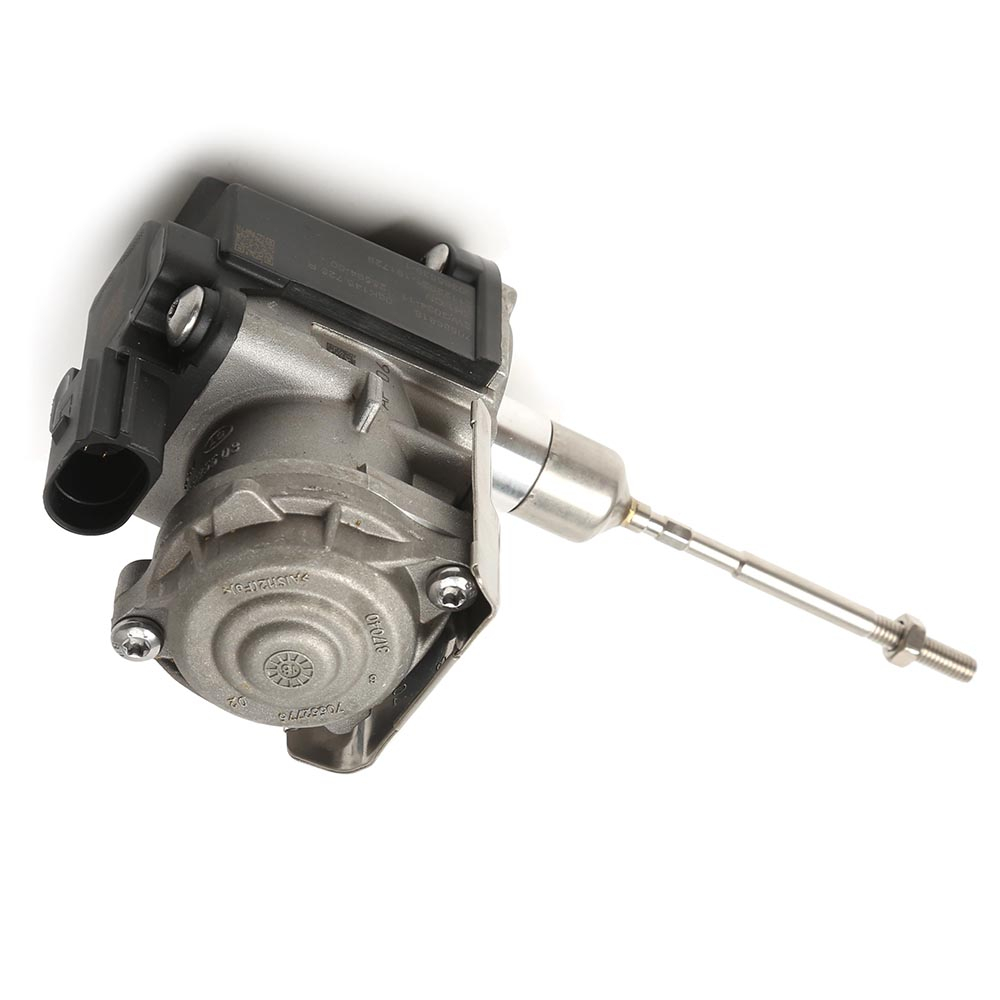

Електронними (електропривідними) – управляються електродвигуном за сигналами від електронного блоку керування;
Гідравлічними – застосовуються у деяких моделях спецтехніки та вантажних автомобілів.

Незалежно від типу, актуатор відповідає за точне регулювання тиску наддуву відповідно до режиму роботи двигуна, забезпечуючи оптимальну потужність та економічність.

Почему следует выбрать именно наш сервис?

Мы предлагаем комплексный подход к диагностике и ремонту топливных систем и турбин. Наши опытные мастера используют современное оборудование и оригинальные запчасти, что гарантирует высокое качество выполненных работ.

Підготовка до діагностики

Перед тим як розпочати перевірку актуатора турбіни, необхідно підготуватися. Двигун повинен бути холодним – це убезпечить вас від опіків, тому що турбокомпресор при роботі сильно нагрівається. Для діагностики вам знадобляться базові інструменти: набір ключів та викруток, мультиметр для перевірки електричних кіл, а під час перевірки пневматичних актуаторів – вакуумний насос із манометром.

Розташування актуатора залежить від конструкції турбокомпресора. Найчастіше він знаходиться на корпусі турбіни з боку випускного колектора. У деяких сучасних машинах доступ до турбокомпресора може бути утруднений через компактність моторного відсіку, що може вимагати часткового демонтажу сусідніх елементів.

Методи перевірки актуатора турбіни

Візуальний огляд

Починати діагностику слід з уважного огляду актуатора та його сполук. Зверніть увагу на такі моменти:

Стан корпусу актуатора – відсутність тріщин, деформацій та слідів перегріву. Пошкодження корпусу часто говорять про серйозні проблеми, які потребують заміни пристрою.
Шток актуатора повинен переміщатися плавно, без заїдань та надмірного люфту. Спробуйте акуратно посунути його рукою (на вимкненому двигуні) та оцініть опір.
Перевірте з’єднання та кріплення – вони мають бути надійно зафіксовані. Ослаблені з’єднання можуть призводити до неправильної роботи всього механізму.
У пневматичних актуаторів вивчіть стан вакуумних шлангів – вони не повинні мати тріщин, перегинів або слідів олії, які вказують на попадання мастила в систему.

Перевірка електронного актуатора

Для електронних актуаторів діагностика дещо складніша і включає перевірку електричної частини:

Вимкніть електричний роз’єм від актуатора.
За допомогою мультиметра виміряйте опір обмоток електродвигуна актуатора. Нормальні значення опору зазвичай становлять від 3 до 15 Ом в залежності від моделі, але точні параметри краще уточнити в технічній документації для конкретного автомобіля.
Перевірте цілісність проводки та якість контактів у роз’ємі – окислення або пошкодження може призвести до збоїв у роботі.
Якщо є можливість, виміряйте напругу, що подається на актуатор під час роботи двигуна. Для цього потрібно помічник, який змінюватиме оберти двигуна, поки ви фіксуєте показання.
На багатьох сучасних авто перевірку електронного актуатора можна провести за допомогою діагностичного сканера, що підключається до гнізда OBD-II. Спеціальний режим дозволяє перевірити відгук актуатора на команди блоку управління.

Перевірка пневматичного актуатора

Для пневматичних актуаторів важливо перевірити працездатність вакуумної системи:

Від’єднайте вакуумний шланг від актуатора.
Підключіть ручний вакуумний насос із манометром до штуцера актуатора.
Створіть розрідження (приблизно 0,6-0,7 бар) і спостерігайте за поведінкою штока актуатора – він повинен рухатися плавно до упору.
Зафіксувавши положення, простежте, чи утримується створене розрідження. Падіння тиску більш ніж на 0,1 бар за 3 хвилини вказує на негерметичність мембрани актуатора.
Перевірте зворотний хід штока при скиданні тиску – він повинен швидко і рівномірно повертатися у вихідне положення під дією пружини.

Інтерпретація результатів діагностики

Як визначити, що актуатор несправний? Існує кілька очевидних ознак.

Шток актуатора рухається із заїданням або зовсім не рухається. Це часто свідчить про механічне зношування або забруднення механізму.
Для електронних актуаторів – невідповідність опору обмоток заводським специфікаціям чи відсутність реакцію команди від блоку управління.
Для пневматичних актуаторів – негерметичність мембрани або пошкодження корпусу, що веде до витоку вакууму.
Ушкодження штока або механізму важеля, що може викликати некоректне управління геометрією турбіни.

Якщо ви виявили хоча б одну з цих ознак, актуатор потребує ремонту або заміни. У деяких випадках можливий ремонт – наприклад, заміна мембрани у пневматичному актуаторі або усунення окислення контактів в електронному. Однак часто найбільш надійним рішенням є повна заміна вузла, особливо якщо йдеться про електронний актуатор зі складним електродвигуном.

Коли краще звернутися до професіоналів

Самостійна діагностика має обмеження. У сервісному центрі RC Turbo, що спеціалізується на обслуговуванні турбокомпресорів, застосовується комплексний підхід до перевірки актуаторів з використанням професійного обладнання:

Стенди для перевірки актуаторів, що дозволяють точно виміряти характеристики їхньої роботи під навантаженням.
Діагностичні комплекси, що імітують реальні умови роботи на авто.
Високоточні вимірювальні прилади для перевірки електричних параметрів та герметичності.

Професійна діагностика особливо важлива для сучасних турбін з електронним керуванням, де потрібна не лише механічна перевірка, а й аналіз взаємодії з електронною системою керування двигуна.

Профілактика проблем із актуатором турбіни

Щоб уникнути дорогого ремонту, рекомендується регулярно проводити профілактичні заходи:

Вчасно замінювати олію та масляний фільтр, використовуючи рекомендовані виробником матеріали. Якісна олія – запорука тривалої роботи турбіни та актуатора.
Не глушити двигун одразу після інтенсивної їзди, особливо на турбованих автомобілях. Дайте двигуну попрацювати на неодружених оборотах 1-2 хвилини, щоб турбіна і актуатор охолонули.
Уникати різких стартів та агресивної їзди, які створюють підвищене навантаження на турбіну та її компоненти.

При перших ознаках несправності турбокомпресора (втрата потужності, поява сторонніх звуків, збільшення витрати палива) слід негайно провести діагностику.

Таким чином, актуатор турбіни – це складний та важливий компонент, від якого залежить ефективність роботи всього турбокомпресора. Регулярна перевірка його стану допоможе запобігти серйозним поломкам і зберегти високі динамічні характеристики вашого автомобіля.

Хоча базову діагностику можна провести самостійно, комплексну перевірку краще довірити фахівцям RC Turbo, які мають необхідне обладнання та досвід. Це дозволить не лише виявити існуючі проблеми, а й запобігти їх розвитку, забезпечивши довгу та надійну роботу турбокомпресора.

Пам’ятайте, що своєчасна діагностика та професійне обслуговування – ключ до тривалої та безвідмовної роботи турбованого двигуна вашого автомобіля!
