Клапан управління турбіною: повний посібник з пристрою, принцип роботи та вибір
Клапан управління турбіною – це ключовий елемент у системі турбонаддуву сучасних автомобілів. Його основне завдання – регулювати тиск наддуву, забезпечуючи оптимальну роботу двигуна та захищаючи його від можливих перевантажень. В умовах, коли вимоги до ефективності, потужності та екологічності двигунів постійно зростають, розуміння пристрою та принципу роботи цього клапана стає особливо актуальним для автомобілістів усіх рівнів.
Роль та принцип роботи клапана управління турбіною

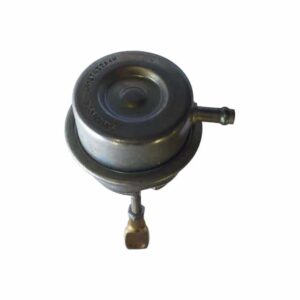

Клапан управління турбіною, найчастіше відомий як Wastegate, відповідає за контроль кількості вихлопних газів, що надходять на турбінне колесо. Турбіна використовує енергію вихлопних газів для обертання компресорного колеса, яке нагнітає повітря у циліндри двигуна. Однак надлишковий тиск наддуву може призвести до перегріву та пошкодження двигуна. Тут на сцену виходить клапан керування турбіною. Принцип його роботи ґрунтується на підтримці тиску наддуву в заданих межах. Коли тиск досягає максимального значення, встановленого виробником або настроєного фахівцями, клапан відкривається та перенаправляє частину вихлопних газів, обминаючи турбіну. Це запобігає подальшому збільшенню швидкості обертання турбіни та стабілізує тиск наддуву. Таким чином, клапан забезпечує баланс між максимальною продуктивністю та безпекою роботи двигуна.
Існує два основних типи клапанів керування турбіною:
- Внутрішній Wastegate вбудований у корпус турбіни та найчастіше використовується у серійних автомобілях. Його компактна конструкція спрощує встановлення та обслуговування, проте має обмеження щодо пропускної здатності, що може бути недостатньо для високопродуктивних двигунів.
- Зовнішній Wastegate встановлюється окремо на вихлопному колекторі. Забезпечує більш точний контроль тиску та більшу пропускну здатність вихлопних газів, що важливо для спортивних та тюнінгованих автомобілів. Хоча зовнішні клапани складніші в установці та потребують додаткового простору, вони надають більш широкі можливості для налаштування.
Чому варто обрати саме наш сервіс?
Ми пропонуємо комплексний підхід до діагностики та ремонту паливних систем та турбін. Наші досвідчені майстри використовують сучасне обладнання та оригінальні запчастини, що гарантує високу якість виконаних робіт.
- Сучасна Майстерня
- Якість Гарантія
- Сертифікований Cервіс
Види клапанів та їх особливості
Крім Wastegate, в системі турбонаддува використовуються інші типи клапанів, кожен з яких виконує свою специфічну функцію.
Blow-off Valve (BOV) – це клапан, встановлений на стороні впуску між турбіною та дросельною заслінкою. Його основне завдання – скинути надлишковий тиск, що виникає при різкому закритті дросельної заслінки, наприклад, при перемиканні передач. Без цього клапана стиснене повітря ударяється об закриту заслінку і повертається до компресора, що може спричинити компресорний удар та пошкодити лопатки. BOV відкривається і випускає надмірне повітря в атмосферу, що не тільки захищає турбіну, але й надає характерного звуку машині, що цінується багатьма ентузіастами.
Bypass Valve (рециркуляційний клапан) виконує схожу функцію, але замість випуску повітря в атмосферу перенаправляє його у впускний тракт перед компресором. Це дозволяє підтримувати стабільність системи наддуву та уникати проблем із вимірюванням повітря в системах з масовим витратоміром (MAF), що важливо для точної роботи двигуна.
Електронні клапани управління стають все більш поширеними у сучасних автомобілях. На відміну від механічних клапанів, що працюють на основі пружин та мембран, електронні клапани керуються блоком ЕБУ (електронного блоку управління) та дозволяють більш точно контролювати тиск наддуву в реальному часі. Це особливо корисно для двигунів із змінними режимами роботи та високими вимогами до екологічності.
Переваги використання якісного клапана
Використання надійного та якісного клапана управління турбіною має кілька важливих переваг:
- Оптимізація продуктивності. Точний контроль над тиском наддуву дозволяє двигуну працювати з максимальною ефективністю, забезпечуючи високу потужність та чуйність.
- Захист двигуна та турбіни. Запобігання надмірному тиску та компресорному удару продовжує термін служби ключових компонентів та знижує ризик дорогих ремонтів.
- Поліпшення економічності. Стабільна робота системи наддуву сприяє більш ефективному згорянню палива, що знижує його витрату та зменшує викиди шкідливих речовин.
- Персоналізація показників. Для тюнінгованих авто вибір відповідного клапана дозволяє налаштувати динаміку та відгук двигуна відповідно до індивідуальних уподобань водія.
Типові проблеми та їх вирішення
Як і будь-який механічний компонент, клапан управління турбіною схильний до зносу і може зіткнутися з низкою проблем:
- Витоку вихлопних газів. Знос ущільнень або пошкодження корпусу клапана може призвести до витоку газів, знижуючи ефективність турбіни та потужність двигуна.
- Заклинювання клапана. Накопичення нагару або механічні пошкодження можуть призвести до того, що клапан перестане відкриватися або закриватися, що може призвести до надлишкового тиску або наддуву.
- Несправність актуатора. У разі електронних клапанів проблеми з проводкою або датчиками можуть призвести до неправильної роботи системи керування.
Для запобігання цим проблемам рекомендується регулярне техобслуговування, що включає перевірку стану клапана, очищення від відкладень та своєчасну заміну зношених компонентів. При появі ознак несправності (втрата потужності, нестабільна робота двигуна або незвичайні звуки) слід негайно звернутися до фахівців для діагностики та ремонту.
Вибір відповідного клапана керування турбіною
При виборі клапана необхідно враховувати декілька факторів:
- Технічні характеристики двигуна. Потужність, робочий об’єм, тип турбокомпресора та інші параметри визначають сумісність та вимоги до клапана.
- Цілі використання авто. Для повсякденної їзди підійдуть стандартні клапани, що забезпечують баланс між продуктивністю та надійністю. Для спортивних або тюнінгованих машин можуть знадобитися високопродуктивні компоненти з можливістю тонкої настройки.
- Тип керування. Механічні клапани прості та надійні, тоді як електронні пропонують більшу точність та адаптивність, але вимагають більш складної установки та налаштування.
- Якість та виробник. Перевагу слід віддавати перевіреним брендам та сертифікованим продуктам, щоб уникнути підробок та гарантувати довговічність.
Звернення до професіоналів
Встановлення та налаштування клапана керування турбіною – складний процес, що вимагає спеціальних знань та обладнання. Неправильне встановлення може призвести до серйозних пошкоджень двигуна. Тому важливо довірити цю роботу кваліфікованим фахівцям.
Компанія RC Turbo пропонує повний спектр послуг з діагностики, підбору, встановлення та обслуговування клапанів керування турбіною. Наші експерти мають багатий досвід роботи з різними марками та моделями автомобілів та готові надати професійну допомогу відповідно до ваших потреб.
Не заощаджуйте на якості та не ризикуйте надійністю вашого автомобіля. Звертайтеся до RC Turbo за професійною підтримкою та насолоджуйтесь максимальною продуктивністю та довговічністю вашого двигуна!
